1. 安裝位置

壓縮機和室外風扇電容器的安裝位置見下圖。壓縮機和室外機風扇安裝在室外機中，因此壓縮機電容器和室外機風扇電容器也安裝在室外機中，并安裝在室外機專門設計的電氣控制箱中。

2. 主要參數

以及壓縮機和室外風機的主要參數，如圖所示。

容量：由壓縮機或室外風扇的功率決定，即針對不同的功率選擇不同容量的電容器。常用電容器的使用規范。

懸掛式室內風扇的電容容量：1~2.5UF

機柜室內風扇電容容量：2.5~5UF

室外風扇電容容量：2~7UF

壓縮機電容：20~70UF

耐壓：電容器工作在交流(AC)電源下，電壓為220V，所以耐壓通常為450V (450VAC)。

CBB61 (65):非極性聚丙烯薄膜交流電容器，穩定性好，耐沖擊電流，過載能力強，損耗低，絕緣電阻高。

3. 綜述

英文符號：風扇蓋和壓縮機蓋。

功能：壓縮機和室外風扇在啟動時使用。當單相電動機連接到電源時，電容器首先被充電，使得電動機的起動繞組中的電流在繞組90之前流動。產生旋轉磁場，電機運轉。

特點：由于是無極性電容，兩組端子作用相同，使用上沒有正負之分。

普通空調制冷量與壓縮機啟動電容容量的對應關系：

1P(制冷量2500w): 25uf

1.5P(制冷量3500W): 35UF

2P(制冷量5000w): 50uf

3P(制冷量7000w): 70uf

風扇轉速的快慢與電容容量無關。決定風扇轉速的因素是線圈的極數。比如通過增加電容容量來提高風扇轉速的想法是不可取的，容易因過熱損壞風機盤管。風扇極數與轉速(r/min)的對應關系：

2:2900轉/分鐘

4:1450轉/分鐘

6:950轉/分鐘

8:720轉/分鐘

更換風扇電容器和壓縮機電容器時，應根據原電容器容量和耐壓值進行選擇。一般耐壓為450V AC，容量誤差應在原容量的20%以內。如果相差太多，電機很容易損壞。

4. 壓縮機電容接線端子

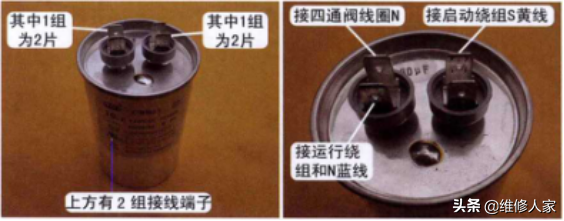

壓縮機電容器端子見圖。上部有兩組端子板，每組有兩塊，連接到壓縮機線圈的啟動和運行繞組。組1僅使用一片，連接到啟動繞組(黃線)；由于N零線(藍線)直接連接到運行繞組(藍線)，另一個電容器組的一片連接到運行繞組，一片連接到四通閥線圈的N端零線。

5. 檢查方法

(1)根據外觀判斷壓縮機容量

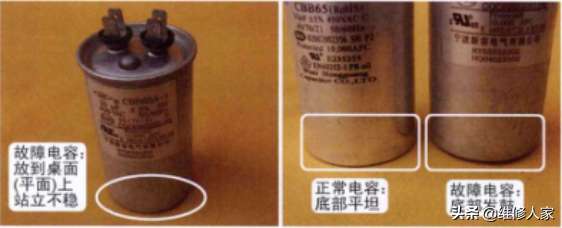

壓縮機電容見圖。如果電容底部膨脹，在桌面(平面)上左右晃動，說明電容沒有電容損壞，可以直接更換。普通電容底部平坦，放在桌面上很穩定。

如果電容器底部鼓起，一定是損壞了，可以直接更換；如果電容底部是平的，就不能說是正常的，要用其他方法檢測或者更換。

(2)充放電法

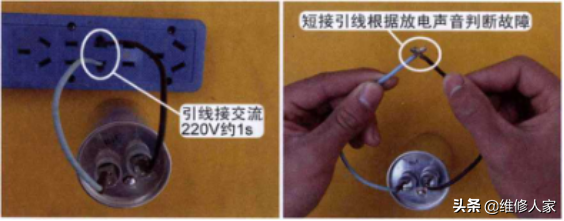

充電方法如圖所示。將電容器的端子連接到兩根導線上，施加交流電源(220V)給電容器充電，然后短接導線兩端，使電容器放電。根據放電聲判斷故障：

聲音很大，電容正常；

聲音微弱，容量降低；

沒有聲音，電容沒有容量。

(3)萬用表檢測

由于普通萬用表不具備電容檢測功能，在使用電阻測量時容易造成誤判，因此應選擇具有電容檢測功能的萬用表或?qū)Ｓ脙x器進行電容檢測。

萬用表測量檔見圖。本例選用某品牌VC97萬用表，檢測容量為200 nF，其特點是檢測無極性電容時，可以用萬用表探針直接檢測；與其他品牌或型號的萬用表不同，它是必要的

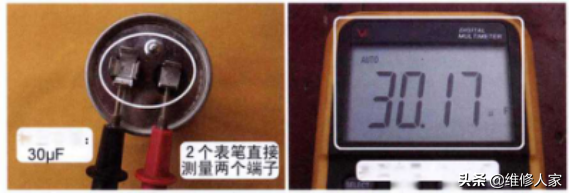

如圖所示，用萬用表測量電容。測試時，將萬用表撥到電容塊上，關閉空調電源，拔掉壓縮機電容兩組端子的引線，用兩個探針直接測量兩個端子。以標稱容量為30UF的電容器為例，實測容量為30.1UF，說明實測電容正常。
